商品概要
油圧式アンカー引張試験機TIシリーズです。
商品詳細
タイプをお選びください
商品ID：21056
商品ID：21056

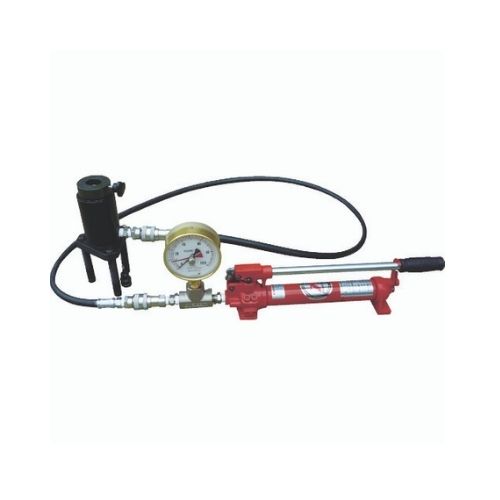

油圧式アンカー引張試験機 TI-10
標準価格：¥600,000
販売価格(税抜)：¥600,000
販売価格(税込)：¥660,000
商品ID：21057
商品ID：21057

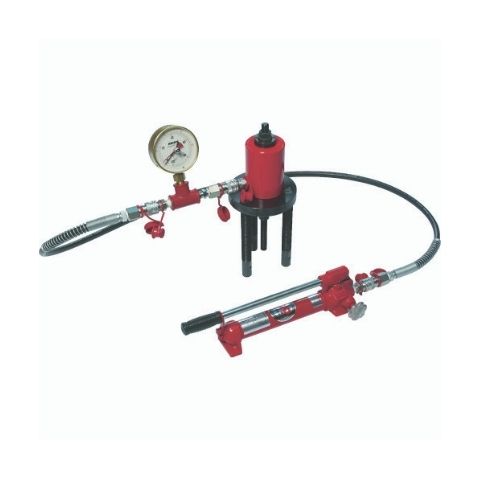

油圧式アンカー引張試験機 TI-20
標準価格：¥780,000
販売価格(税抜)：¥780,000
販売価格(税込)：¥858,000
関連商品
特長
機能性と効率を両立した軽量油圧シリンダーです。
加圧方式：手動油圧ポンプ
最大100kNまで測定可能
センターホール径：φ26
天井向き仮固定冶具付属です。
アンカーボルト非破壊荷重試験。
構成品
専用ケース、シリンダー、反力台、油圧ポンプ、圧力計、油圧ホース、標準付属カプラ
仕様
| TI-10 | TI-20 | |
|---|---|---|
| 最大荷重（kN） | 100 | 200 |
| 最大ストローク（mm） | 20 | 30 |
| センターホール径（mm） | 26 | 36.5 |
| 表示 | 圧力計表示（置き針式） | |
| 加圧方式 | 手動油圧ポンプ | |
| 仕様 | 油圧式・置き針式・天井向き試験特化仕様（TI-10）・異形鉄筋用チャック（別売）使用でD22（TI-10）D25（TI-20）まで測定可能 | |
| 圧力計表示 | 1目盛：5kN | 1目盛：10kN |
| 標準付属カプラ | M10～M22、W3/8～W5/8 | M6～M24、W1/4～W1 |
| 受圧面積 | 16.56cm2 | 30cm2 |
| 最大ストローク | 20mm | 30mm |
| 注意 | 異形鉄筋用チャック（別売）使用でD筋測定可能です。 | |
| 原産国 | 日本 | |
| コード番号 | 481-2212 | 481-2221 |
